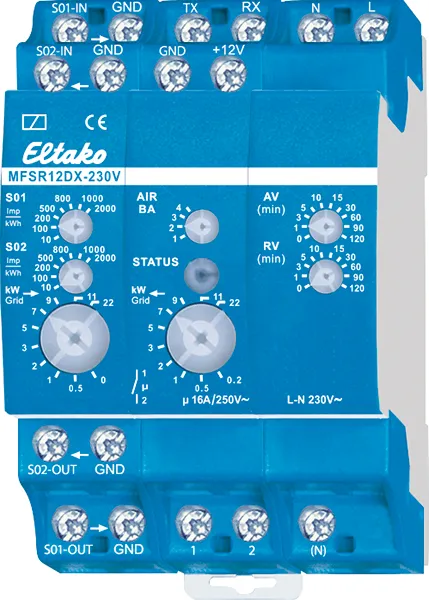

Releu multifuncțional de curent pentru contor trifazat bidirecțional MFSR12DX-230V MFSR12DX-230V

Releu multifunction de curent pentru contor trifazat bidirecțional cu două ieșiri S0 sau interfață IR conform IEC 62056-21. 1 închizător nepotențial liber 16A/250VAC, cu tehnologie DX. Pierderi în standby doar 0,6 Watt. Aparat de montare în serie pe șină de susținere DIN-EN 60715 TH35. 3 unități de diviziune = 54mm lățime, 58mm adâncime. Acest releu de curent evaluează fie datele unui contor trifazat bidirecțional saldat, de ex. DSZ15DZ-3x80A cu două interfețe S0, fie ale unui contor casnic electronic (eHZ-EDL) cu interfață IR conform IEC 62056-21 și protocol SML versiune 1. Datele pentru putere de preluare (săgeată dreapta) și putere de livrare (săgeată stânga) sunt capturate, evaluate și contactul de releu este comutat în conformitate cu setările. Cu tehnologia ELTAKO-Duplex brevetată (DX), contactul normalerweise nepotențial liber poate comuta prin zero la comutarea tensiunii AC 230V 50Hz și reduce astfel uzura drastic. Pentru aceasta, pur și simplu conectați conductorul N la borna (N). Aceasta are ca rezultat pierderi în standby de doar 0,1 Watt. Tensiune de alimentare 230 V. La pierderea tensiunii de alimentare, starea de comutare rămâne. La revenirea tensiunii de alimentare, se deconectează în mod definit. Intrări S0 S01 (putere de preluare săgeată dreapta) și S02 (putere de livrare săgeată stânga) Cu comutatorul respectiv sunt setați impulsurile S0/kWh ale contorului de curent utilizat. Valorile care pot fi setate sunt 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh. Intrare AIR (coduri OBIS conform IEC 62056-61). Cu comutatorul rotativ AIR (BA) se poate alege între următoarele moduri de operare: 1: Preluare contor sum (1.8.0) și putere de preluare pe canalul 1, livrare contor sum (2.8.0) și putere de livrare pe canalul 2. 2: Preluare tarif 1 (1.8.1) și tarif 2 (1.8.2) și putere de preluare pe canalul 1, livrare tarif 1 (2.8.1) și tarif 2 (2.8.2) și putere de livrare pe canalul 2. 3: Preluare tarif 1 (1.8.1) și tarif 2 (1.8.2) și putere de preluare pe canalul 1, livrare contor sum (2.8.0) și putere de livrare pe canalul 2. 4: Preluare contor sum (1.8.0) și putere de preluare pe canalul 1, livrare tarif 1 (2.8.1) și tarif 2 (2.8.2) și putere de livrare pe canalul 2. Conexiunea se realizează prin utilizarea unui senzor IR AIR. Senzorul IR se fixează cu magnetul de fixare deasupra ieșirii IR a contorului și se conectează cu cablul de conexiune la bornele Rx, GND și +12 V. Setare prag de comutare pentru putere de preluare (kW Grid săgeată dreapta). Cu comutatorul rotativ (kW Grid săgeată dreapta) se setează pragul de comutare la care releu trebuie să se deconecteze. Valorile care pot fi setate pentru putere sunt 0, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Setare prag de comutare pentru putere de livrare (kW Grid săgeată stânga). Cu comutatorul rotativ (kW Grid săgeată stânga) se setează pragul de comutare la care releu trebuie să se conecteze. Valorile care pot fi setate pentru putere sunt 0.2, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Mod de funcționare: Conectare contact releu 1-2. Când puterea setată pentru livrarea de energie (săgeată stânga) este atinsă, întârzierea de răspuns (AV) începe, care este reglabilă cu comutatorul rotativ (AV) între 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minute. LED-ul roșu din spatele comutatorului rotativ (AV) clipește atât timp cât funcționează timpul AV. La sfârșitul timpului AV, contactul releu se conectează dacă puterea (kW) nu a scăzut din nou sub pragul de comutare setat. LED-ul STATUS roșu se aprinde atât timp cât contactul releu este închis. Deconectare contact releu 1-2. Când puterea setată pentru preluarea de energie (săgeată dreapta) este atinsă, întârzierea de cădere (RV) începe, care este reglabilă cu comutatorul rotativ (RV) între 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minute. LED-ul roșu din spatele comutatorului rotativ (RV) clipește atât timp cât funcționează timpul RV. La sfârșitul timpului RV, contactul releu se deconectează dacă puterea (kW) nu a scăzut din nou sub pragul de comutare setat. LED-ul STATUS roșu se stinge când contactul releu este deschis.
