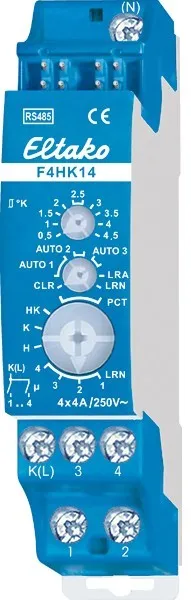

Releu încălzire-răcire cu 4 canale F4HK14

Releu de încălzire-răcire cu 4 canale, câte 1 contact închizător 4A/250V AC, izolat galvanic de tensiunea de alimentare, cu tehnologie DX. Bidirecțional. Pierdere în stare de așteptare doar 0,1 Watt. Dispozitiv de montare în șir pentru montaj pe șină DIN-EN 60715 TH35. 1 unitate de divizare = 18mm lățime, 58mm adâncime. Conexiune la magistrala ELTAKO-RS485. Conectare transversală magistrală și alimentare cu cuplă de saltea. Cu tehnologia brevetată ELTAKO-Duplex, contactele obișnuit fără potențial pot comuta la trecerea prin zero când comută tensiunea alternativă 230V 50Hz, reducând drastic uzura. Pentru aceasta, conectați pur și simplu conductorul N la borna (N) și L la K(L). Aceasta rezultă într-o pierdere suplimentară în stare de așteptare de doar 0,1 Watt. Dacă toate 4 relee sunt pornite, sunt necesari 0,7 Watt. La căderea tensiunii de alimentare, se oprescum definit. Acest releu de încălzire-răcire evaluează informațiile de la regulatoare sau senzori de temperatură radio. Posibil completat cu contacte fereastră-ușă, detectoare de mișcare, senzor manivelă fereastră FFG7B și telecomandă radio. Ca alternativă la un regulator de temperatură radio, informația de temperatură poate fi obținută și de la un controller prin valori de setare și valori reale. De asemenea, există posibilitatea de a specifica temperatura de setare prin intermediul controllerului și de a restricționa intervalul de reglare al regulatoarelor de temperatură radio. Potențiometru superior pentru histereza reglabilă: Poziția extremă stângă: histereza minimă 0,5º. Poziția medie: histereza 2,5º. Poziția extremă dreaptă: histereza maximă 4,5º. Diviziune între ele în pași de 0,5º. Potențiometru mediu pentru tipurile de reglare: AUTO 1: Cu reglare PWM cu T = 4 minute (PWM = modulația lățimii impulsului). (Potrivit pentru valve cu actuator termelectric). AUTO 2: Cu reglare PWM cu T = 15 minute. (Potrivit pentru valve cu actuator motor). AUTO 3: Cu reglare 2-punct. Potențiometru inferior pentru modurile de funcționare: H: Mod încălzire (contactele 1 până la 4). K: Mod răcire (contactele 1 până la 4). HK: Mod încălzire (contactele 3 și 4) și mod răcire (contactele 1 și 2). În modul de încălzire, funcția de protecție împotriva îngheții este întotdeauna activă. De îndată ce temperatura reală scade sub 8°C, reglarea se face la 8°C în modul de funcționare selectat. Atât timp cât una sau mai multe ferestre sunt deschise, ieșirea rămâne oprită, cu condiția ca contacte fereastră/ușă FTK sau senzor manivelă fereastră FFG7B să fi fost învățate. În modul de încălzire, însă, protecția împotriva îngheții rămâne activă. Atât timp cât toți detectoarele de mișcare învățați FBH nu au raportat mișcare, se comută la modul de reducere. În modul de încălzire, temperatura de setare este redusă cu 2°, în modul de răcire este crescută cu 2°. De îndată ce un detector de mișcare raportează din nou mișcare, se comută la modul normal. Dacă o telecomandă radio FT4 este învățată, alocarea celor 4 butoane este fixă cu următoarele funcții: Dreapta sus: Mod normal (activabil și prin ceas de comutare). Dreapta jos: Mod reducere nocturn cu 4°, în modul de răcire creștere cu 4° (activabil și prin ceas de comutare). Stânga sus: Mod reducere cu 2°, în modul de răcire creștere cu 2°. Stânga jos: Oprit (în modul de încălzire protecția împotriva îngheții activă, în modul de răcire permanent oprit). Dacă sunt învățați simultan detectoare de mișcare și telecomandă radio, se aplică întotdeauna cel mai recent telegrama primită. Un detector de mișcare comută prin urmare un mod de reducere selectat cu telecomanda radio din nou. LED-ul sub potențiometrul superior însoțește procesul de învățare conform manualului de utilizare și arată în funcționare comenzi de control prin aprindere scurtă.
